20,3/35 kV XLPE İZOLELİ TEK DAMARLI ORTA GERİLİM GÜÇ KABLOLARI

20,3/35 kV XLPE İzoleli Tek Damarlı Orta Gerilim Güç Kabloları

• YXC7V-R (TSE)

• N2XSY(VDE)

• 2XSY(IEC)

• Cu/XLPE/SC/PVC (BS)

Öznur icon


PDF İndir



Yazdır

Tip YXC7V-R (TSE), N2XSY(VDE), 2XSY(IEC), Cu/XLPE/SC/PVC (BS)
Standartlar TS IEC 60502-2, TSE K 204 Teknik Şartname, VDE 0276

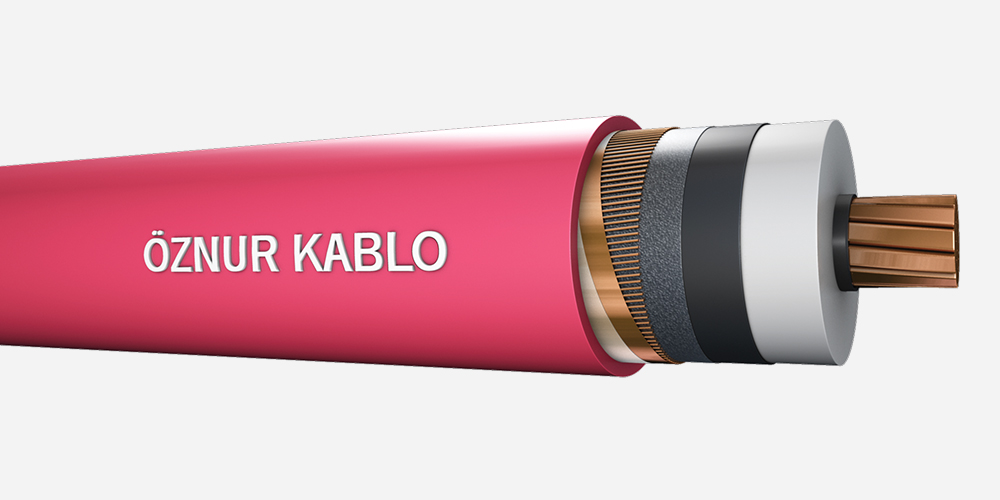

Yapısı Bakır iletken, İç yarı iletken, XLPE izole, Dış yarı iletken, Yarı iletken bant, Bakır siper, Bakır tutucu bant, Polyester bant, PVC dış kılıf
Kullanıldığı Yerler Ağır işletme şartlarında, Yeraltında, Güç merkezlerinde, Şalt tesislerinde, Şehir şebekelerinde, Endüstri tesislerinde toprak altında, Kablo kanalında kullanılır.
Teknik Veriler Maks. çalışma sıcaklığı 90°C

Müsaade edilen max. kısa devre sıcaklığı 250°C, maksimum 5s için

Minimum bükülme yarı çapı 15*D D:Kablo dış çapı (mm)

  • ÜRÜN AÇIKLAMA
Boyut ve Ağırlıklar Elektriksel Bilgiler
    Nominal Kesit   Dış Çap Yaklaşık     Net Ağırlık   Standart Sevk Uzunluğu   Standart Sevk Makara Ölçüleri   20 °C’de maks. iletken direnci   İletken başına endüktans (yaklaşık)   İşletme kapasitesi (yaklaşık)  20 °C ’de   Akım taşıma kapasitesi (yaklaşık)


(mm² )


(mm)


(kg/ km)


(m)


(cm)


(ohm/ km)


(mH/km)


(mikrofarad/km)

 Toprakta (A)
20 °C’de		 Havada (A)
30 °C’de
•••   •••   •••
1×35/16 rm 34,0 1300 1000 180 0,524 0,77 0,51 0,11 200 190 238 198
1×50/16 rm 35,0 1450 1000 190 0,387 0,75 0,49 0,12 240 225 286 238
1×70/16 rm 37,0 1700 1000 190 0,268 0,71 0,46 0,13 300 225 356 296
1×95/16 rm 39,0 2000 1000 200 0,193 0,69 0,44 0,15 360 275 434 361
1×120/16 rm 40,0 2350 1000 210 0,153 0,66 0,42 0,16 420 330 500 417
1×150/25 rm 42,0 2750 1000 210 0,124 0,64 0,41 0,17 475 375 559 473
1×185/25 rm 44,0 3100 1000 220 0,0991 0,63 0,39 0,18 542 420 637 543
1×240/25 rm 47,0 3800 1000 220 0,0754 0,60 0,38 0,20 590 470 745 641
1×300/25 rm 49,0 4500 1000 230 0,0601 0,59 0,37 0,21 620 550 846 735
1×400/35 rm 52,0 5450 500 230 0,0470 0,57 0,35 0,23 670 586 938 845
1×500/35 rm 56,0 6550 500 220 0,0366 0,55 0,34 0,26 770 760 1040 950
1×630/35 rm 60,0 8100 500 220 0,0283 0,52 0,33 0,29 850 840 1120 1040

rm : Bükülü iletken
