18/30 kV XLPE İZOLELİ YUVARLAK ALÜMİNYUM TEL ZIRHLI TEK DAMARLI ORTA GERİLİM GÜÇ KABLOLARI

18/30 kV XLPE İzoleli Yuvarlak Alüminyum Tel Zırhlı Tek Damarlı Orta Gerilim Güç Kabloları

• YXC7VY2V-R (TSE)

• N2XSYR(AL)Y (VDE)

• Cu/XLPE/SC/PVC/
AWA/PVC (BS)

Öznur icon


PDF İndir



Yazdır

Tip YXC7VY2V-R (TSE), N2XSYR(AL)Y (VDE), Cu/XLPE/SC/PVC/AWA/PVC (BS)
Standartlar TS IEC 60502-2, VDE 0276

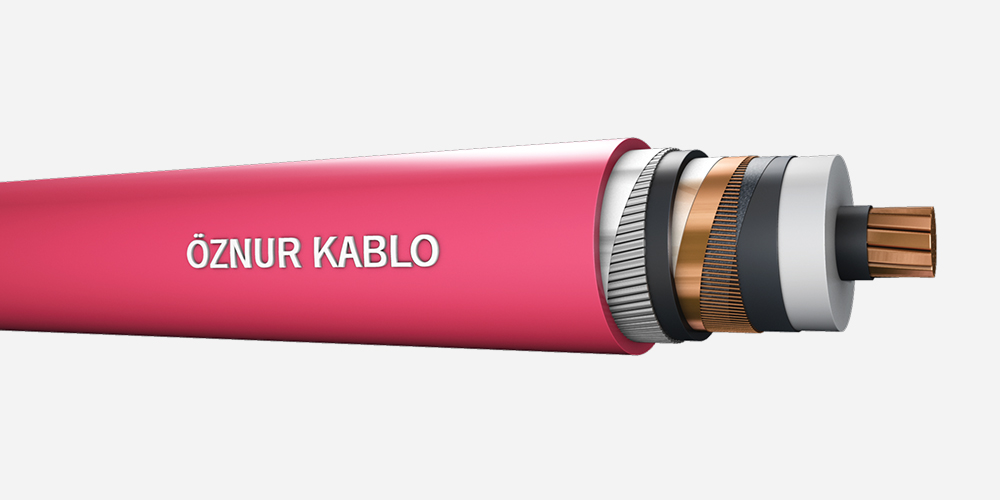

Yapısı Bakır iletken, İç yarı iletken, XLPE izole, Dış yarı iletken, Yarı iletken bant, Bakır siper, Bakır tutucu bant, Polyester bant, PVC Ayırıcı kılıf, Alüminyum tel zırh, PVC dış kılıf
Kullanıldığı Yerler Ağır işletme şartlarında, Yeraltında, Güç merkezlerinde, Şalt tesislerinde, Şehir şebekelerinde, Endüstri tesislerinde toprak altında, Kablo kanalında kullanılır.
Teknik Veriler Maks. çalışma sıcaklığı 90°C

Müsaade edilen max. kısa devre sıcaklığı 250°C, maksimum 5s için

Minimum bükülme yarı çapı 15*D D:Kablo dış çapı (mm)

  • ÜRÜN AÇIKLAMA
Boyut ve Ağırlıklar Elektriksel Bilgiler
    Nominal Kesit  Dış Çap Yaklaşık Net Ağırlık Standart Sevk Uzunluğu Standart Sevk Makara Ölçüleri 20 °C’de maks. iletken direnci İletken başına endüktans (yaklaşık) İşletme kapasitesi (yaklaşık) 20 °C’de   Akım taşıma kapasitesi (yaklaşık)


  (mm²)


  (mm)


(kg/ km)


  (m)


  (cm)


(ohm/ km)


(mH/km)


(mikrofarad/km)

 Toprakta (A)
20 °C’de		 Havada (A)
30 °C’de
•••   •••   •••
1×35/16 rm 39,0 1800 1000 180 0,524 0,77 0,49 0,12 200 190 238 198
1×50/16 rm 40,0 1900 1000 200 0,387 0,75 0,47 0,14 240 225 286 238
1×70/16 rm 42,0 2200 1000 200 0,268 0,71 0,44 0,15 300 275 356 296
1×95/16 rm 45,0 2600 1000 200 0,193 0,69 0,42 0,17 360 330 434 361
1×120/16 rm 47,0 2850 1000 220 0,153 0,66 0,41 0,18 420 375 500 417
1×150/25 rm 48,0 3500 1000 220 0,124 0,64 0,40 0,19 475 420 559 473
1×185/25 rm 50,0 3900 1000 220 0,0991 0,63 0,39 0,21 542 470 637 543
1×240/25 rm 53,0 4600 1000 240 0,0754 0,60 0,37 0,23 590 550 745 641
1×300/25 rm 55,0 5300 1000 240 0,0601 0,59 0,36 0,25 620 586 846 735
1×400/35 rm 59,0 6500 500 220 0,0470 0,57 0,35 0,28 670 660 938 845
1×500/35 rm 63,0 7700 500 220 0,0366 0,55 0,34 0,30 770 760 1040 950
1×630/35 rm 67,0 9100 500 240 0,0283 0,52 0,33 0,33 850 850 1120 1040

rm : Bükülü iletken
