Açıklama
- Elektromanyetik karışma ve girişimlerin olduğu
- Enstrüman ve kontrol mühendisliğinde
- Endüstriyel elektronikte
- Bilgisayar ve ofis makinelerinde
- Bina içi haberleşme sistemlerinde
- Bina içi ses düzenlerinde
- Güvenlik sistemlerinde
NOTLAR
- Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler.
- Bu tip kablolar dış ortamlarda kullanılmaz.
- *EMC: Elektromanyetik uyumlu

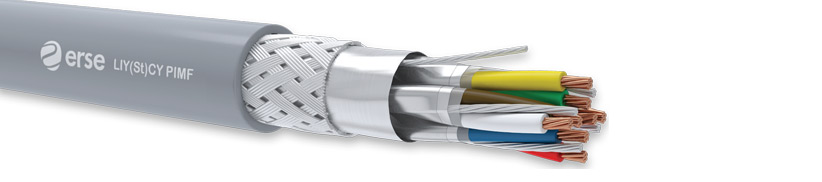

| İletken | IEC 60228; DIN VDE 0295; EN 60228 Sınıf 2 ya da Sınıf 5 Elektrolitik Tavlı ya da Kalaylı Bakır |
| Yalıtkan | EN 50290-2-21 PVC Kompaund |
| Yalıtım Renk | DIN 47100 |
| Bireysel Ekran | Pes Bant + Kalaylı Bakır Toprak Teli + Pes Bant |
| Büküm | Ekranlanmış çiftlerin katlar halinde bükümü |
| Ayırıcı Bant | Pes Bant |
| Genel Ekran | Kalaylı Toprak Teli + Al-Pes Bant + Kalaylı Bakır Tel Örgü |
| Kılıf | EN 50290-2-22 PVC Kompaund |
| Kılıf Rengi | RAL 7001 Gri |
| İLETKEN DİRENCİ | YALITIM DİRENCİ (500 V) | EFEKTİF KAPASİTE | AKIM TAŞIMA KAPASİTESİ | ÇALIŞMA VOLTAJI | |||
| mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5 | Ω/km 79 56 39 26 19,5 13,3 7,98 | 0,22/0,34mm2 = 200MΩxkm >0,50mm2= 20MΩxkm | mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5 | pF/m 210 210 220 220 230 240 250 | mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5 | A 2,5 4,5 6,0 13 16 20 25 | 0,22 ve 0,34 mm² = 250 V >0,50 mm² = 300/500 V |
| TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | ALEV GECİKTİRİCİLİK TESTİ | EMPEDANS | İNDÜKTANS |
| 0,22/0,34mm2 = 1500V 0,50mm2 = 2000V | 10x Cable Ø | -30ºC +70ºC | IEC 60332-1-2 VDE 0482-322-1-2 EN 60332-1-2 | 78Ω | 0,67mH/km |
