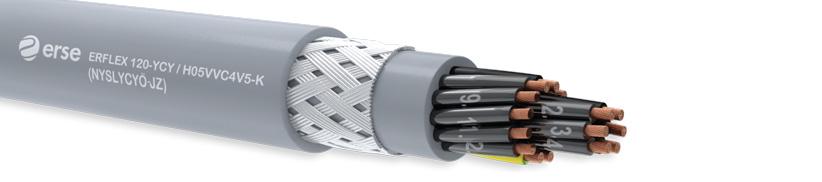

Erse Kablo - ERFLEX 120-YCY / H05VVC4V5-K (NYSLYCYö)

Erse Kablo – ERFLEX 120-YCY / H05VVC4V5-K (NYSLYCYö)

Kategoriler: ,

Açıklama

  • Elektromanyetik karışım ve girişimlerin olduğu
  • Enstrüman ve Kontrol Mühendisliğinde
  • Akaryakıt Pompalarında
  • Ölçme ve kontrol amaçlı olarak makine üretiminde
  • Montaj ve Üretim Hatlarında
  • Kuru ve nemli ortamlarda
  • Kimyasal dayanım istenen ortamlarda
  • Mekanik zorlanmaların orta derece olduğu yerlerde kullanılır

NOTLAR

  • *EMC: Elektromanyetik uyumlu
  • Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler.
  • Bu tip kablolar dış ortamlarda kullanıma uygun değildir.
  • OZ: Siyah yalıtım+Sarı/Yeşil toprak koruma damarsız
  • JZ : Siyah yalıtım+Sarı/Yeşil toprak koruma damarı
  • OB: Renk kodlu yalıtım+Sarı/Yeşil toprak koruma damarsız
  • JB : Renk kodlu yalıtım +Sarı/Yeşil toprak koruma damarı

İletkenIEC 60228; DIN EN 60228; EN 60228 Sınıf 5 Bükülü Elektrolitik Tavlı Bakır
YalıtkanEN 50363-3 PVC Kompaund
Yalıtım RenkDIN VDE 0293; TS EN 50334 veya Siyah damar, beyaz numara kodlu
BükümUygun adımda katlar halinde
İç KılıfEN 50363-4-1 PVC Kompaund
EkranKalaylı Bakır Örgü
Dış KılıfEN 50363-4-1 TM5 yağa dayanıklı PVC Kompaund
Kılıf RengiRAL 7001 Gri

ÇEVRİM DİRENCİYALITIM DİRENCİAKIM TAŞIMA KAPASİTESİÇALIŞMA VOLTAJITEST VOLTAJIBÜKÜLME YARIÇAPIÇALIŞMA SICAKLIĞIALEV GECİKTİRİCİLİK TESTİKİMYASAL DAYANIM
mm²
0,5
0,75
1,0
1,5
2,5		Ω/km
39
26
19,5
13,3
7,98		20MΩkmmm²
0,5
0,75
1,0
1,5
2,5		A
6,0
13
16
20
25		300V/500V2000V10x Cable Ø– 5ºCs1+70ºC Hareketli
– 30ºCs1+70ºC Sabit		IEC 60332-1-2
DIN EN 60332-1-2
EN 60332-1-2		IEC 60811-404

KOD NODAMAR SAYISI VE KESİTİ
(mm2)		KABLO ÇAPI
(mm)		BAKIR AĞIRLIĞI
(kg/km)		YAKLAŞIK KABLO AĞIRLIĞI
(kg/km)		STANDART UZUNLUK
(mt)
3310500232 x 0,508,503080100/500/1000
3310500333 x 0,508,803696100/500/1000
3310500434 x 0,509,6043110100/500/1000
3310500535 x 0,5010,0048130100/500/1000
3310500636 x 0,5011,2057147100/500/1000
3310500737 x 0,5011,2062155100/500/1000
3310500838 x 0,5012,0066171100/500/1000
33105010310 x 0,5012,8075206100/500/1000
33105012312 x 0,5014,2090238100/500/1000
33105014314 x 0,5014,80102259100/500/1000
33105016316 x 0,5015,20125283100/500/1000
33105018318 x 0,5016,00135320100/500/1000
33105019319 x 0,5016,40147342100/500/1000
33105021321 x 0,5017,00154365100/500/1000
33105024324 x 0,5017,60173409100/500
33105030330 x 0,5019,60204489100/500
33105036336 x 0,5021,00235563100/500

3310750232 x 0,759,203595100/500/1000
3310750333 x 0,759,4048114100/500/1000
3310750434 x 0,7510,4055125100/500/1000
3310750535 x 0,7511,1059150100/500/1000
3310750636 x 0,7512,0066178100/500/1000
3310750737 x 0,7512,0075191100/500/1000
3310750838 x 0,7513,2083216100/500/1000
33107510310 x 0,7514,6097264100/500/1000
33107512312 x 0,7515,40119303100/500/1000
33107514314 x 0,7516,40135342100/500/1000
33107516316 x 0,7517,20159386100/500/1000
33107518318 x 0,7518,20169408100/500
33107519319 x 0,7518,60182445100/500
33107521321 x 0,7519,60200497100/500
33107524324 x 0,7520,60223567100/500
33107530330 x 0,7523,00267664100/500
33107536336 x 0,7524,20314758100/500

3310010232 x 19,4044117100/500/1000
3310010333 x 110,3056146100/500/1000
3310010434 x 110,9067163100/500/1000
3310010535 x 111,8079189100/500/1000
3310010636 x 112,6091214100/500/1000
3310010737 x 112,60104259100/500/1000
3310010838 x 114,80115286100/500/1000
33100110310 x 116,20137326100/500
33100112312 x 117,20157370100/500
33100114314 x 118,00185424100/500
33100116316 x 119,00208468100/500
33100118318 x 119,40232513100/500
33100119319 x 120,40239539100/500
33100121321 x 121,50261593100/500
33100124324 x 122,30289653100/500
33100130330 x 124,70320750100/500
33100136336 x 126,004751030100/500

3310150232 x 1,510,2057129100/500/1000
3310150333 x 1,511,0070160100/500/1000
3310150434 x 1,512,4085196100/500/1000
3310150535 x 1,513,00106209100/500/1000
3310150636 x 1,514,30119255100/500/1000
3310150737 x 1,514,30138309100/500/1000
3310150838 x 1,516,20152337100/500/1000
33101510310 x 1,517,20176385100/500
33101512312 x 1,518,60208451100/500
33101514314 x 1,519,40257509100/500
33101516316 x 1,520,20284582100/500
33101518318 x 1,521,50207637100/500
33101519319 x 1,522,60316665100/500
33101521321 x 1,523,80354749100/500
33101524324 x 1,525,00397836100/500
33101530330 x 1,526,005801085100/500
33101536336 x 1,527,007151255100/500

3310250232 x 2,511,9080192100/500/1000
3310250333 x 2,513,2098213100/500/1000
3310250434 x 2,514,40124269100/500/1000
3310250535 x 2,515,60150328100/500/1000
3310250636 x 2,516,80179377100/500
3310250737 x 2,516,80201419100/500
3310250838 x 2,519,00236473100/500
33102510310 x 2,520,80280560100/500
33102512312 x 2,522,40335657100/500
33102514314 x 2,523,60379750100/500
33102516316 x 2,524,80424825100/500
33102518318 x 2,525,90473936100/500
33102519319 x 2,526,70500975100/500

Marka

Erse Kablo
