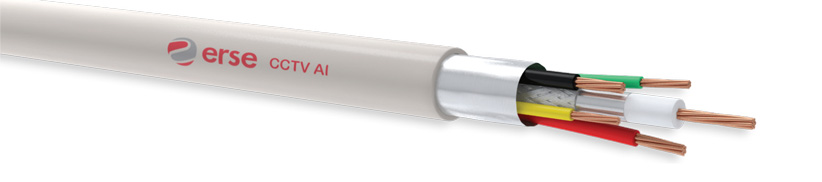

Açıklama
- Kapalı devre tv ve kamera sistemlerinde kısa mesafeli video, ses ve sinyal iletiminde kullanılırlar.
- Bu tür kompozit kablolar kullanım amaçlarına göre farklı kesitlerde üretilmektedir.
| İletken | |
| Koaksiyel | 7×0,20mm Ø Bükülü Elektrolitik Bakır |
| Sinyal Damarları | 0,22mm2 Bükülü Elektrolitik Bakır |
| Kontrol Damarları | 0,50mm2 Bükülü Elektrolitik Bakır |
| Yalıtkan | |
| Koaksiyel | 2,50mm Ø Solid PE |
| Sinyal Damarları | Solid PE ya da PVC Kompaund |
| Kontrol Damarları | PVC Kompaund |
| Koaksiyel Ekran | Al-Pes Bant + Alüminyum Örgü |
| Genel Ekran | Al-Pes Bant (100% Kapama) |
| Kılıf | PVC Kompaund |
| Kılıf Rengi | RAL 7032 Gri |
| İLETKEN DİRENCİ | EFEKTİF KAPASİTE | EMPEDANS | ÇALIŞMA VOLTAJI | TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | ALEV GECİKTİRİCİLİK TESTİ |
| 0.22mm²= 79Ω/km 0.50mm²= 39Ω/km | 67 pF/m | 75±3 Ω | 250 V | 1200 V | 10x Cable Ø | -30ºC +70ºC | IEC 60332-1-2 DIN EN 60332-1-2 EN 60332-1-2 |
| KOD NO | DAMAR SAYISI VE KESİTİ (mm²) | KABLO ÇAPI (mm) | BAKIR AĞIRLIĞI (kg/km) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) | STANDART UZUNLUK (mt) |
| 317000111 | MİNİ COAX + (2 x 0,50 + 1 x 0,22)mm² | 6,00 | 24 | 55 | 100/500/1000 |
| 317000112 | MİNİ COAX + (2 x 0,50 + 2 x 0,22)mm² | 6,00 | 26 | 57 | 100/500/1000 |
| 317000134 | MİNİ COAX + (2 x 0,50 + 3 x 0,22)mm² | 6,00 | 28 | 58 | 100/500/1000 |
| 317000135 | MİNİ COAX + (2 x 0,50 + 4 x 0,22)mm² | 6,00 | 30 | 60 | 100/500/1000 |
| 317000136 | MİNİ COAX + (2 x 0,50 + 6 x 0,22)mm² | 6,50 | 34 | 63 | 100/500/1000 |
| 317000129 | MİNİ COAX + 12 x 0,22 mm² | 8,00 | 36 | 85 | 100/500/1000 |
